iptables 端口转发

场景描述

首先描述一下我遇到的场景:客户端需要通过公网 IP 连接(SSH)多台远程服务器,但公网 IP 只有一个。最粗暴的方法就是想连哪台服务器就将公网 IP 绑定到哪台上,但这样会有重复劳动。同时对于客户端来说是同一个连接配置,很容易搞混。另外还有个做法是把绑定公网 IP 的服务器作为跳板机,每次先登录跳板机,再通过跳板机登录其他内网服务器。这想法是正确的,但做法上比较原始,同时如果遇到需要传输文件的场景就比较麻烦了。

在此场景下,很容易想到一个名词 反向代理,想到反向代理,就想到 Nginx。但很不幸,Nginx 反向代理的是应用层协议(即 HTTP 协议)(Nginx 其实也可以代理 TCP,但需要加模块),而我们想要的是传输层协议(TCP、UDP 协议)。

这时就轮到 iptables 登场了。关于 iptables 是什么,可以自行搜索,可以肤浅的认为就是个防火墙,可以配置一系列的入站出站规则。当然它的功能远不止这些。下面就详细介绍一下怎么样使用 iptables 实现类似反向代理的功能。

配置步骤

为了便于说明,我们先将上述场景具体化。场景中包含三个部分,分别是:客户机 A、绑定公网 IP 的服务器 B 和内网服务器 C。大致示意图如下:

1
2
3
4
5
6
7
8
9
+-----------+             +-----------+      +-----------+
|           |             |           |      |           |
|  客户机A  +------------>+  服务器B  +----->+  服务器C  |
|           |             |           |      |           |
+-----------+             +-----------+      +-----------+
                          公 网 IP:          内 网 IP:
                          66.42.69.230        192.168.0.101
                          内 网 IP:
                          192.168.0.100

下面开始进行配置

  1. 开启转发功能

    1

    echo 1 > /proc/sys/net/ipv4/ip_forward

  2. 配置 iptables

    1
    2
    3
    4
    5
    6

    iptables -t nat -A PREROUTING -d 192.168.0.100 -p tcp --dport 9022 -j DNAT --to-destination 192.168.0.101:22
    iptables -t nat -A POSTROUTING -d 192.168.0.101 -p tcp --dport 22 -j SNAT --to-source 192.168.0.100
    iptables -I FORWARD 1 -d 192.168.0.101 -p tcp --dport 22 -j ACCEPT
    iptables -I FORWARD 2 -s 192.168.0.101 -p tcp --sport 22 -j ACCEPT
    service iptables save
    service iptables restart


    对于第一条命令,需要说明一下:如果服务器 B 是使用的是双网卡,一个内网地址,一个公网地址的,需要将-d 后面的 IP 地址改成公网 IP。

经过以上配置,最终效果就是客户端通过 66.42.69.230:9022 即可连接上内网的服务器 C,如果有多台内网服务器,参照以上命令再配置即可。

命令解析

配置讲完了,让我们再深入一下,看看这些命令的作用是什么。

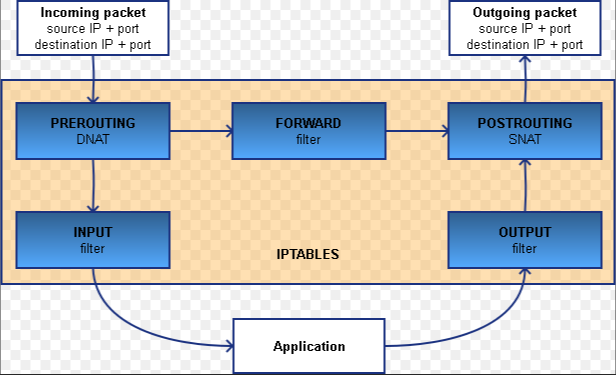

首先,我们要从 iptables 的角度了解一个数据包到达服务器 B 后需要经历那些过程,以下是我从网上找的比较容易理解的一张图

示意图

第一条命令

从图上可以看出数据包首先进入的是 PREROUTING,而第一条命令正是在这个阶段进行了处理。具体作用就是将目标地址为 192.168.0.100:9022 的数据包中的目标地址改为 192.168.0.101:22,这样可以实现将此数据包通过路由转发到内网服务器 C 上。

第二条命令

结合图可以看到是对数据包出去的最后一步是 POSTROUTING 进行处理。具体作用是将目标地址为 192.168.0.101:22 的数据包的源地址修改为 192.168.0.100:随机端口号。为什么要这样做呢?我们知道通信是双向的,要有来有回。试想一下,如果不修改源地址,那返回的数据包会不经过服务器 B,直接发给客户端 A,而这条路其实是不通的,导致通信失败。

第三、四条命令

我们看到,数据包在 PREROUTING 处有两条路可以走,具体规则是如果数据包目标地址是本机地址,则走 INPUT 进行内部处理;如果数据包目标地址不是本机地址,则走 FORWARD 转发到外部。而我们的场景由于修改了目标地址,所以走的是 FORWARD。默认情况下 FORWARD 会有一条拒绝所有地址访问的规则,所有要想我们的请求可以通过,需要在这个条件之前添加通过的规则,具体规则就是目标地址是 192.168.0.101:22 可以通过,源地址是 192.168.0.101:22 的可以通过(猜测用于回包)。

第五、六条命令

以上设置的 iptables 规则只是在内存中,一旦重启就会失效。为此需要将规则保存到配置文件中。至于重启命令,可有可无。
